溴化鋰制冷機原理圖解【值得收藏】 原創(chuàng )

吸收式制冷機是蒸發式制冷的一種形式。吸收式制冷及時通過消耗熱能來實現的。它是一種以熱能為動力的制冷機，機組 中的溴化鋰溶液在通過加熱蒸發出來的水蒸氣蒸發分離出的冷劑蒸汽被冷卻水冷凝，凝成冷劑水，通過圖解給大家詳細的介紹下


溴化鋰制冷機原理圖解

內容來自原創(chuàng )力文檔

吸收式制冷和蒸氣壓縮式制冷一樣， 是利用液態制冷劑 在低壓低溫下氣化以達到制冷目的。 所不同的是蒸氣壓縮式 制冷是靠消耗機械功 (或電能) 使熱量從低溫物體向高溫物 體轉移; 而吸收式制冷則靠消耗熱能來完成這種非自發過 程。 溴化鋰吸收式空調是以水為制冷劑、 溴化鋰為吸收劑， 制冷溫度在 0℃以上制冷系統。

隨著全國經濟的不斷發展， 各個城市的供電負荷直線攀升。 據供電部門預測， 在每年的 供電負荷中， 空調負荷占到了三成左右。 一些城市夏季空調 用電甚至達到電力負荷的 40%， 并且該比例還以每年 20%的 速度遞增， 這已經成為各大城市嚴重缺電的主要原因之一。
為您推薦：溴化鋰制冷機售后維保

如何改變用電過于集中， 削減電網高峰負荷， 一直是有關部 門面臨的一大難題。 燃氣制冷、 冰蓄冷等方式的出現也就成 為解決這一難題很好的方案。 無可厚非， 吸收式空調肯定是傳統電力空調轉型的佳選之一。

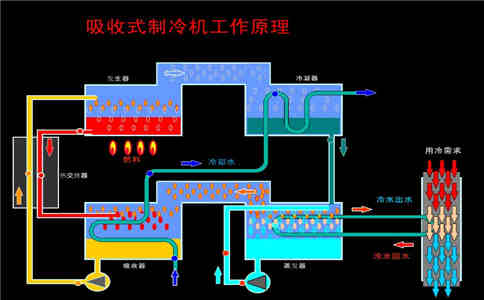

溴化鋰制冷工作原理圖

內容來自造價通

在溴化鋰吸收式制冷中，由于溴化鋰水溶液本身沸點很高(1265℃)，極難揮發，所以可認為溴化鋰飽和溶液液面上的蒸汽為純水蒸汽;在一定溫度下，溴化鋰水溶液液面上的水蒸氣飽和分壓力小于純水的飽和分壓力;而且濃度越高，液面上的水蒸氣飽和分壓力越小。

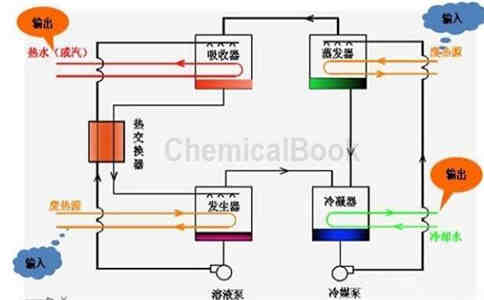

所以在相同的溫度條件下，溴化鋰水溶液濃度越大，其吸收水分的能力就越強。這也就是通常采用溴化鋰作為吸收劑，水作為制冷劑的原因。溴化鋰吸收式制冷機主要由發生器、冷凝器、蒸發器、吸收器、換熱器、循環泵等幾部分組成。

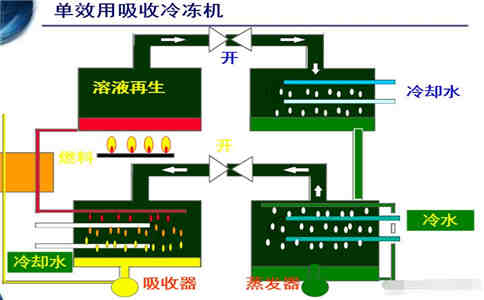

在溴化鋰吸收式制冷機運行過程中，當溴化鋰水溶液在發生器內受到熱媒水的加熱后，溶液中的水不斷汽化;隨著水的不斷汽化，發生器內的溴化鋰水溶液濃度不斷升高，進入吸收器;水蒸氣進入冷凝器，被冷凝器內的冷卻水降溫后凝結，成為高壓低溫的液態水;當冷凝器內的水通過節流閥進入蒸發器時，急速膨脹而汽化，并在汽化過程中大量吸收蒸發器內冷媒水的熱量，從而達到降溫制冷的目的;

在此過程中，低溫水蒸氣進入吸收器，被吸收器內的溴化鋰水溶液吸收，溶液濃度逐步降低，再由循環泵送回發生器，完成整個循環。如此循環不息，連續制取冷量。由于溴化鋰稀溶液在吸收器內已被冷卻，溫度較低，為了節省加熱稀溶液的熱量，提高整個裝置的熱效率，在系統中增加了一個換熱器，讓發生器流出的高溫濃溶液與吸收器流出的低溫稀溶液進行熱交換，提高稀溶液進入發生器的溫度。
