溴化鋰吸收式制冷機工作介質,溴化鋰吸收式工作原理圖 原創(chuàng )

優質內容 來源:三匯能環科技 2021-03-11 15:29:03 收藏:30 分享:57

導讀:您正在閱讀的是關于溴化鋰吸收式制冷機工作介質,溴化鋰吸收式工作原理圖的內容,大小約為8KB,預計閱讀時間5分鐘。

,經濟的發展中央空調逐漸進入了人們的視野,讓人們過上了更好的生活體驗,很多人不了解溴化鋰制冷設備,通過加熱可以制冷的一種設備是什么呢?那就是溴化鋰機組,那么溴化鋰吸收式工作原理圖的內容是什么呢?今天就讓三匯能環小編給大家介紹下溴化鋰吸收式工作原理圖

溴化鋰吸收式工作原理圖

溴化鋰吸收式熱泵由取熱器、濃縮器、加熱器和再熱器4個部分組成。以蒸汽為驅動熱源,溴化鋰溶液為吸收劑,水為制冷劑,利用水在低壓真空狀態下低沸點沸騰的特性,提取低品位廢熱源中的熱量,通過回收轉換制取采暖用高品位的熱水。在一個標準大氣壓下,水的蒸發溫度為100℃,蒸發才會(huì )帶走大量的熱。在氣壓不斷變低的時候,水的蒸發溫度不斷降低,氣壓為6mmHg(真空狀態)的時候,水約

在4℃蒸發,水的蒸發可帶走大量的熱量,在充分理解以上蒸發帶走熱量原理,我們就進入正題,說說溴化鋰制冷機制冷工作原理。

當內部壓力為6mmgHg的封閉容器(即蒸發器)中,制冷劑水在4℃蒸發,溴化鋰吸收器銅管內通入冷媒水的熱量,使冷媒水溫度降至7℃,空調用冷水制冷的目的。

溴化鋰吸收式工作原理圖

溴化鋰吸收式制冷機工作介質

溴化鋰吸收式制冷機工作介質是溴化鋰溶液,溴化鋰溶液特性是無色結晶顆粒,含鹽,類似鹽的性質,無毒。高熔點。它的沸點是1265℃吸水性強,穩定,在大氣中不變質分解。碳化鋰水溶液物理性質無色液體,咸,無毒。溴化鋰在水中的溶解度隨溫度的降低而降低。

水蒸氣在溴化鋰溶液中的分壓很小。但它的密度比水大,而溴化鋰的密度比熱小。溴化鋰溶液的黏度更大。溴化鋰溶液的表面張力較高。不易吸收水蒸氣,需表面活性劑)溴化鋰溶液對金屬有腐蝕性。(加入緩蝕劑:鉬酸鋰、鉻酸鋰)

溴化鋰溶液是一種堿性溶液,其堿度一般可用氫氧化鋰(LiOH)的pH值或等量濃度來表示。當pH值小于7時,溶液呈酸性,對金屬材料的腐蝕肯定非常嚴重。當溴化鋰溶液pH值在8.0—10.2范圍內時,碳鋼和銅的腐蝕速率隨著堿度的增加而降低。然而,溴化鋰溶液往往不具有很強的堿性。實驗結果表明,溴化鋰溶液的堿度在pH 9.0-10.5范圍內,更有利于金屬材料的緩蝕。

在20℃下溶解至飽和的溴化鋰用量為111.2g,溴化鋰的溶解度為111.2g。溶解度與溶劑的性質有關,同時和溫度有關,一般隨溫度升高而升高,當溫度降低時,溶解度降低,會(huì )有溴化鋰晶體在溶液中沉淀而形成結晶現象。

溴化鋰溶液對金屬材料的腐蝕小于氯化鈉(NaCl)氯化鈣(CaCl2)水溶液,強腐蝕性介質。對溴化鋰機組制造中常用的碳鋼、紫銅等金屬材料具有較強的腐蝕性。

溴化鋰吸收式制冷機的分類

雙效型溴化鋰吸收制冷循環工作原理

按使用熱源分類

按熱源不同可以分為:1)蒸汽型溴化鋰吸收式制冷機(可以為單效也可為雙效),2)熱水型溴化鋰吸收式制冷機(可以為單效也可為雙效),3)直燃型溴化鋰吸收式制冷機(主要為雙效型)。

按使用性能分類

可以分為:1)單冷型溴化鋰吸收式制冷機,2)冷暖型溴化鋰吸收式制冷機,3)溴化鋰吸收式熱泵機組(又可分為第一類吸收式熱泵機組、第二類吸收式熱泵機組

按制冷循環分類

單效型溴化鋰吸收式制冷循環[2]

單效溴化鋰吸收式制冷循環的發生器與冷凝器壓力較高,布置在一個筒體內,稱為高壓筒;吸收器與蒸發器壓力較低,布置在另一個筒體內,稱為低壓筒。高壓筒與低壓筒之間通過節流裝置U形管連接,以保持兩筒間壓差。循環過程如下:吸收器內稀溶液由溶液泵通過溶液熱交換器送入發生器。稀溶液由于熱源的加熱發生出水蒸氣,進入冷凝器內被冷凝成液態水,經U形管流入蒸發器。液態水吸收盤管內冷凍水的熱量,使冷凍水溫度降低,成為低溫水,同時自身變成水蒸氣,進入吸收器被濃溶液吸收成為稀溶液。如此循環不已,達到連續制冷目的。

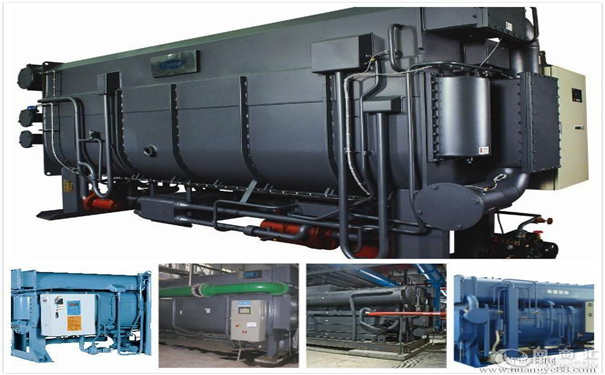

單效型溴化鋰吸收制冷循環工作原理

溶液熱交換器的作用是將發生器來的高溫濃溶液加熱從吸收器來的稀溶液,回收內部熱量以提高循環的性能系數COP。

為您推薦:溴化鋰制冷機售后維保

雙效型溴化鋰吸收式制冷循環

雙效循環與單效循環相比,多了以下部件:高壓發生器,高溫溶液熱交換器,凝水換熱器。在高壓發生器中稀溶液被熱源(例如高壓蒸汽)加熱而產生水蒸氣,稀溶液濃縮成中間溶液。水蒸氣進入低壓發生器作為其熱源,加熱由高壓發生器經高溫溶液熱交換器流至低壓發生器中的中間溶液,使之在冷凝壓力下再次產生水蒸氣,中間溶液濃縮成濃溶液。高壓蒸氣的能量在高、低壓發生器中得到兩次利用,故稱為雙效循環,其熱效率比單效循環高得多。高壓發生器的水蒸氣在低壓發生器內放熱后凝結成液態水,經節流后與低壓發生器產生的水蒸氣一同進入冷凝器被冷凝成液態水,經U形管流入蒸發器,噴淋在管簇上吸取管內冷凍水的熱量,使之溫度降低,達到制冷目的。吸收器管簇表面的濃溶液吸收蒸發器中產生的水蒸氣后成為稀溶液,然后由溶液泵壓出,經低溫溶液熱交換器、凝水換熱器和高溫溶液熱交換器被加熱后進入高壓發生器,完成整個制冷循環。

溴化鋰熱泵工作原理

一類吸收式熱泵工作原理
一類吸收式熱泵是以高品位熱能(如蒸汽、高溫熱水、燃氣等)為動力,回收低溫熱源(如廢熱水)的熱量,制取較高溫度的熱水以供采暖或工藝等之需求的設備。
蒸發器中的冷劑水吸取廢熱水的熱量后(即余熱回收過程),蒸發成冷劑蒸汽進入吸收器。吸收器中溴化鋰濃溶液吸收冷劑蒸汽變成稀溶液,同時放出吸收熱,該吸收熱加熱熱水,使熱水溫度升高得到制熱效果。而稀溶液由溶液泵送往發生器,被工作蒸汽(熱水)加熱濃縮成濃溶液返回到吸收器。濃縮過程產生的冷劑蒸汽進入冷凝器,繼續加熱熱水,使其溫度進一步升高得到最終制熱效果,此時冷劑蒸汽也凝結成冷劑水進入蒸發器進入下一個循環,如此反復循環,從而形成了一個完整的工藝流程。
二類兩段吸收式熱泵工作原理
二類吸收式熱泵通常情況下以溫度較低的余熱(或廢熱)做為動力,通過溴化鋰吸收式熱泵特有功能“吸收熱”,制取比余熱溫度高的熱水的一種設備。這種設備的一個典型特征是:在沒有其它熱源(或動力)的情況下,制取的熱水溫度比余熱(也是驅動熱源)的溫度要高。所以,二類吸收式熱泵也稱為升溫型吸收式熱泵。
廢熱水以串連形式分別進入蒸發器
2、蒸發器1和發生器1和發生器2。在蒸發器1與蒸發器2中冷劑水吸取廢熱水的熱量后(即余熱回收過程),蒸發成冷劑蒸汽進入吸收器1與吸收器2,吸收器中溴化鋰濃溶液吸收冷劑蒸汽變成稀溶液,同時放出吸收熱,該吸收熱加熱熱水,使熱水溫度升高得到制熱效果。而稀溶液流經換熱器與濃溶液換熱,溫度降低后分別回到發生器1和發生器2。在壓力較低的發生器內被廢熱水加,熱濃縮成濃溶液后,再由溶液泵分別送往吸收器1和吸收器2。產生的冷劑蒸汽則分別進入冷凝器1和冷凝器2。冷劑蒸汽在冷凝器被低溫冷卻水凝結成冷劑水,由冷劑泵送到蒸發器1和蒸發器2,這樣往復循環達到連續制取熱水的目的。
